SLD 400 激光反狙擊手探測系統
盡管出現了不同機理，各種型號的狙擊手探測系統，但依靠單一機理的探測系統仍然存在漏洞。如聲探測系統和紅外探測系統這類被動探測系統，至少要等狙擊手射出第一顆子彈后才能發揮效用，如果狙擊手技術過硬，很可能因
/down/?130.html該產品樣本
產品詳細
盡管出現了不同機理，各種型號的狙擊手探測系統，但依靠單一機理的探測系統仍然存在漏洞。如聲探測系統和紅外探測系統這類被動探測系統，至少要等狙擊手射出第一顆子彈后才能發揮效用，如果狙擊手技術過硬，很可能因為關鍵目標被其一發射殺而失去保護意義。

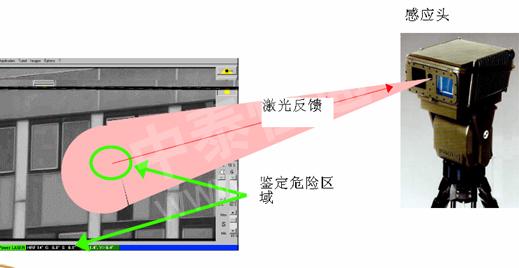

激光反狙擊手探測系統利用的是“貓眼”效應。貓眼在黑暗中發光，是由于貓的視網膜比身體其他部分的反射能力強。同樣，狙擊手的瞄準望遠鏡也比周圍背景的反射能力強。當不可見光波段的激光束照射到其表面時，就會產生狙擊手不易察覺而激光探測系統能察覺到的較強反光，從而發現狙擊手。不同于聲探測系統和紅外探測系統，激光探測系統是一種主動系統，有可能在狙擊手開槍之前就找出它們的位置。
組成部分

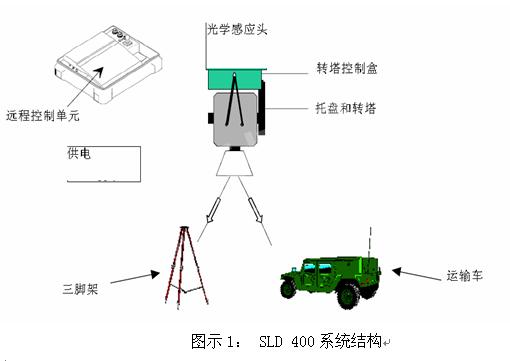

SLD 400 包括以下組成成分（參看圖1）：
-一個光學感應頭
-一個動力托盤和轉塔
-一個供電箱（電池和主要供電設備）
-遠程控制操作
- 光學感應頭
- 托盤和轉塔
狙擊手探測系統式一種典型的激光探測系統。該系統由3個部分組成：①光學傳感器部分。整套傳感器在一個固定的矩形鐵盒內，鐵盒一側有2個玻璃窗口。廣角編碼激光束發射裝置通過其中一個窗口，發射編碼掃描激光束；高技術激光接收裝置----一種內帶微光放大裝置的特殊數碼相機，通過另一個窗口拍攝可見光圖像和接受反射回來的激光信號。②轉塔部分。位于傳感器以下，帶動光學傳感器對懷疑區域進行水平和俯仰掃描。③遙控單元。由軍用計算機和控制手柄組成，主要用于處理，顯示傳感器傳來的圖像；根據預定程序控制光學傳感器的掃描；操縱人員通過手柄控制光學傳感器的掃描。
工作時，激光發射裝置發射出編碼掃描激光束，每次照射覆蓋5度X 4 度的區域；與它同步的激光接收裝置隨即獲得激光圖像和該區域的可見光圖像。兩種圖像傳送至遙控單元后，由系統自動比較兩者的細微差別。如有差異，系統將在0.1秒內啟動警報，并在監視器上顯示發生異常的位置和圖像。操縱人員可以通過控制手柄放大觀察可疑區域，以進一步確認是否存在問題。
系統除了可以探測到隱蔽在偽裝網后或者加裝有蜂窩板的狙擊手步槍瞄準鏡，還能探測到夜視鏡，測距儀，望遠鏡等其他光學部件。城市環境中玻璃表面比較多，會產生干擾，但通常可以通過圖像處理軟件濾過。
三、技術參數
物理特性
部件 | 光學感應頭（不包括遮陽板） | 托盤和轉塔 | 遠程控制單元 |
尺寸 | 140mm X 340mm X 260mm | 285mm X 300 mm 240mm | 200mm X 600 mm X 500mm |
重量 | 9.7 kg | 10kg | 17kg |
探測范圍
使用的激光范圍的橫截面為100平方，可自動探測目標，可在最大焦距下放大探測范圍：
1000m 情況下，可見距離為5000m，亮度小于8000 lux
500m 情況下，可見距離為5000m，亮度大于8000 lux小于20000lux
這些探測范圍值可根據環境條件，大氣傳輸和目標漫反射系數的變化而變化。
部件 | 光學感應頭 | 托盤和轉塔 | 遠程控制單元 |
電源 | 通過電纜連接電源，最長為15米。 -24V電池或 車輛電氣系統（MIL-STD-1275A） | 通過15米長的電線供電，電源來自： -A 24 V電池， 或者 -車輛電氣系統（MIL-STD-1275A） | 為滿足MIL-STD-1275A相關要求，供給遠程控制單元電腦的電源為直流電。 電源： -24V電池 -車輛電氣系統（MIL-STD-1275A） |
能耗 | 最大能耗： -35W，在良好環境下 -85W，在極端環境下 | 最大能耗
- 110 W，最大掃描速度 | 平均電源消耗：50W |
環境要求
部件 | 光學感應頭 | 遠程控制單元 | 托盤和轉塔 |
儲存溫度 | -25℃ ~ +60℃ | -15℃到+50℃ | -25℃ 到+60℃ |
操作溫度 | -20℃ ~ +55℃ | -10℃ 到+55℃ | -20℃ 到+55℃ |
托盤和轉塔的運作方式有兩種：
-人工模式：操作人員人工轉動托盤和轉塔
-自動模式：自動掃描各部分/方式
托盤和轉塔可以轉動：
-方位角±175°
-高度上±20°
四、安全要求
電方面安全操作員可接觸的電壓非常低，所以是不危險的。
激光方面安全
基本概況:
SLD 400 發射的激光束可能對眼睛有害。
激光被表面截斷時，暴露能量（每單位能量）是很高的，而且很危險的。
對皮膚和衣服是無害的。另一方面，如果光束進入觀察者的眼球的話，眼球表面的能量會集中在視網膜，會產生很大損傷。
如果光束被鏡子或反光的表面反射的話，也有同類危害。當觀察者通過放大光源設備直視光源時，通過望遠鏡集中起來的能量可能比裸眼看到的更強，因而危害也更大。
為避免眼部受損，不要直視激光，保持最小距離為17米。（在沒有眼睛保護措施的情況下）
產品安全
為避免損害光學感應頭，采取措施確保在SLD 400的激光束無障礙短距離反射。
如果有任何障礙，激光立即停止對觀察景象的照明。
內部描述
| 部件 | 激光源 | 接收器 | 亮度控制 | 遠程控制單元 |
描 述 | 二極管 | 渠道包括放大鏡和視頻相機。 | 電子功能可以分析視頻信號，提高成像質量。 | SLD 400 的遠程控制單元與光學感應頭，托盤和轉塔相連。 |
SLD 400 原型系統于1994年底在薩拉熱窩得到首次應用，效果非常顯著。據報道，在1992年前，由于未裝備反狙擊手系統，駐薩拉熱窩的法國維和部隊在很短時間內就有80多人死于技術精良的當?shù)鼐褤羰值臉屜拢欢b備該系統后，在隨后幾年內沒有因為狙擊手損失一名士兵。除了狙擊手探測外，SLD400 系統在戰場上也可用來對付敵軍車輛，通過探測敵軍車載瞄準裝置記錄車輛的運動情況。該系統也有助于特種作戰部隊的目標識別。
